a0042310_1213253.jpgホンダ純正 PCX 用マフラーガーニッシュの取付作業録です。
実は、これをタイからの取り寄せで注文していたことを忘れていました。特別に欲しいものではなかったため、はずみで注文し記憶薄でした。あれから2か月半、ずいぶん遅く届きました。
その前にマフラーを交換しようかな?とも思いましたが、ほとんどが いかにも 『ワイルドなカスタムだぜ~!』 と派手に目立ち、これは「プチ」ではなく本格的なカスタムと判断し、やめました。
私が目指す 『プチカスタム』 の範囲内で目立たず静かなマフラーがあればまた考えます。
PCX は直線と曲線がうまく融合されたデザインで、直線に伸びるマフラーの角度と本体の角度がピッタリ一致して平行線を描いています。
また、この角度に合わせるように 「キ タ コ 」 のキャリーと 「G I V I 」 のトップボックスを装着しましたので、意図的にデザイン上の 『角度』 にこだわっています。
忘れかけていたパーツですが、取り付け作業は超簡単で私なりにそこそこ気に入っています。
20120804<使用カメラ:Nikon D3>

              ↓↓↓ 写真をクリックで画像が拡大します(全画像対応) ↓↓↓

↓ 忘れかけていたマフラーガーニッシュが届きました 初期型や2012年新型 PCX の125cc & 150cc にも合致します
  純正 定価2,730円 (購入価格は2,470円+送料) 材質もデザインもいいしお買い得だと思います

↓ 写真をクリックすると超大型の画像になり 説明書が読めます

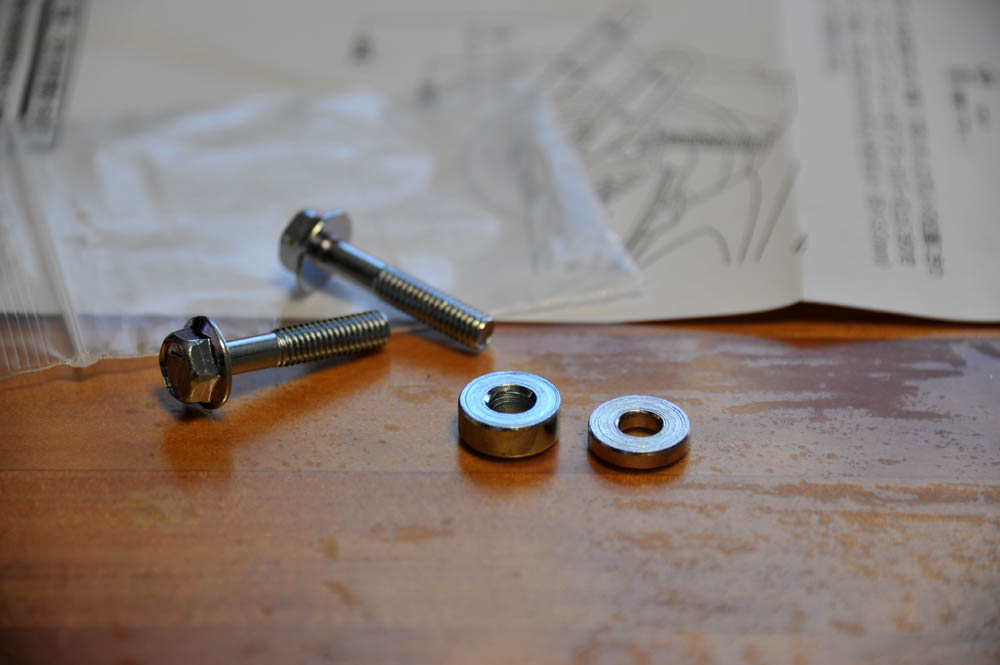

↓ 付属のボルトとカラーのこれだけで取付できます

↓ 取り付けます

↓ まず本体マフラーのボルト2本を外します

↓ 簡単に外れました 昔見たようなマフラーデザインによく似ていて懐かしい感じです

↓ 説明しやすいようにひとまず台座カラーと共にボルトを本体から外しました

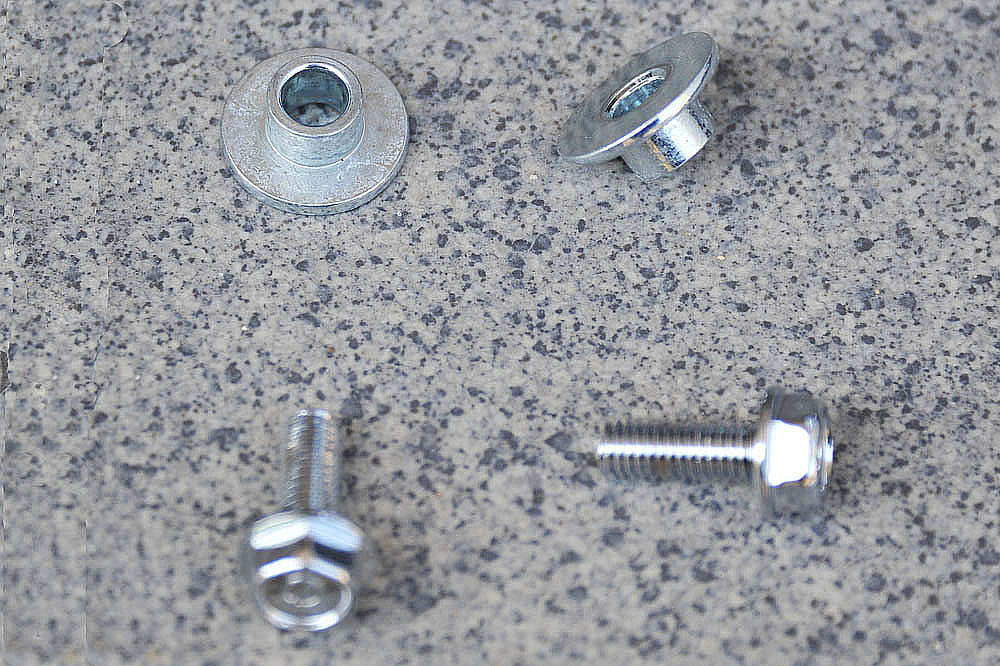

↓ 外したカラーとボルトを分離します

↓ 外したボルトは使用しませんが 後々のために大切に保管します

↓ この外したカラーは次のとおり使用します

↓ 〇部分は外したカラーです

↓ 既存のマフラーカバーにしっかりはめ込みます(実は元あった場所です)

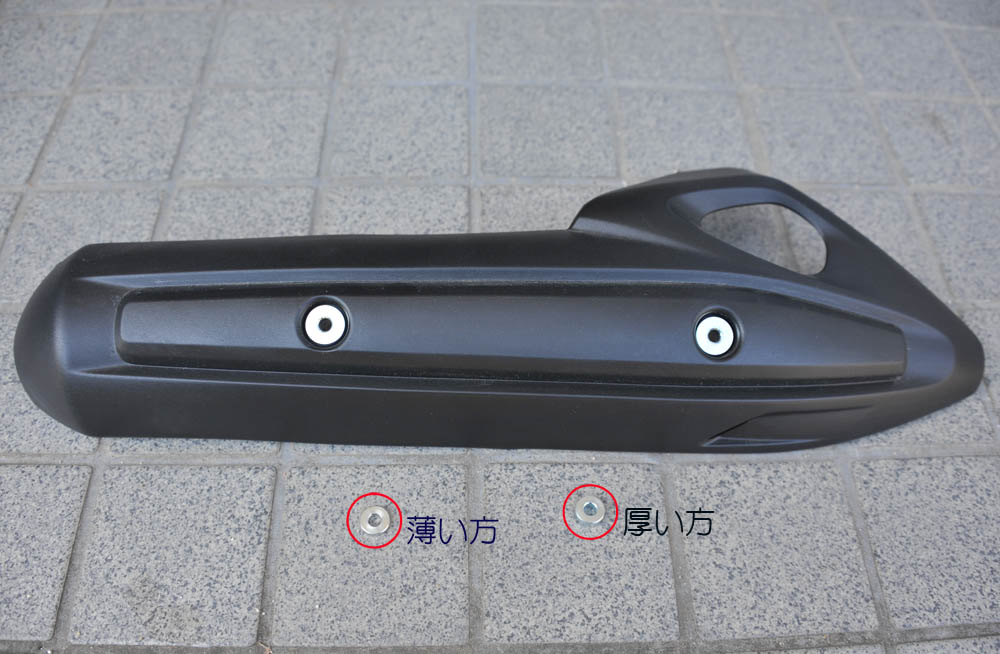

↓ 次に凹部を埋める付属のカラーの出番です 厚い方が前側、薄い方が後ろ側です 間違えないように・・・

↓ ここに重ねて乗せて・・・・・・

↓ 穴の位置を合わせてガーニッシュをかぶせます

↓ 付属のボルトを差し込みます(突き抜けるまで差し込みます)

↓ 本体のボルト穴に合わせ締め付けます

↓ これで完了!! すごく簡単で撮影した時間を差し引くと 作業の正味時間は約7分間でした

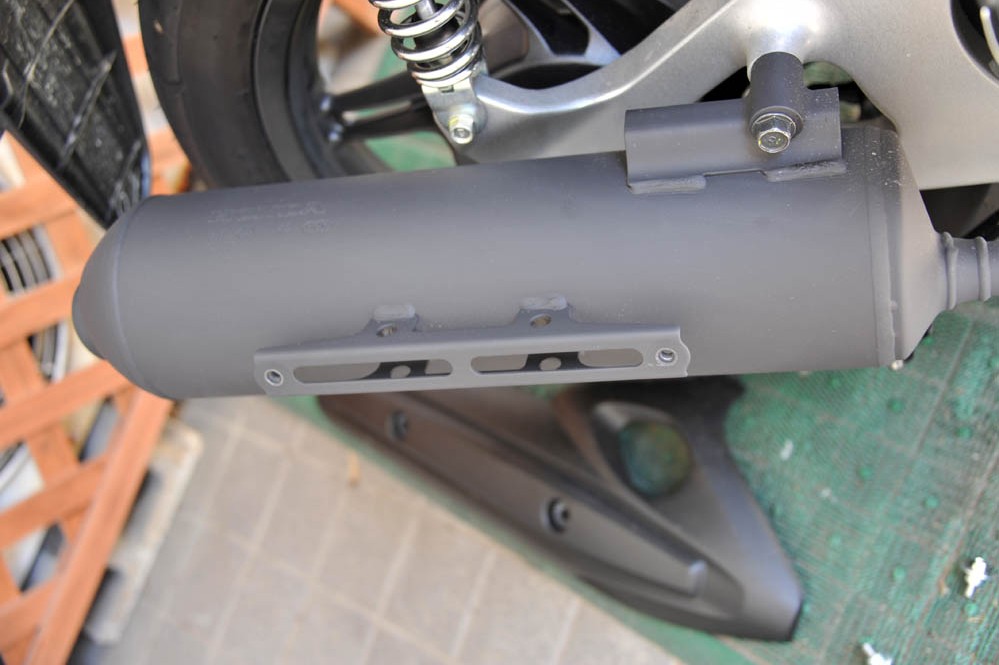

↓ マフラーガーニッシュ 装着前の画像 ボルトがやけに目立ちます

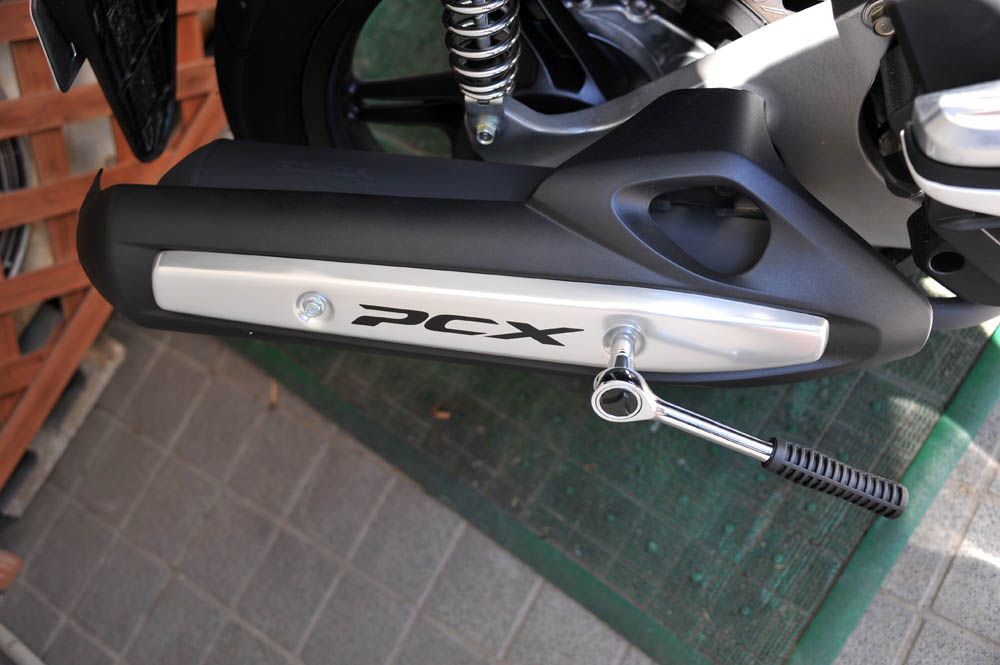

↓ マフラーガーニッシュ 装着後の画像 シルバー色なためにボルト部分が自然なうえ 車体と平行している角度がデザイン的に際立ちます

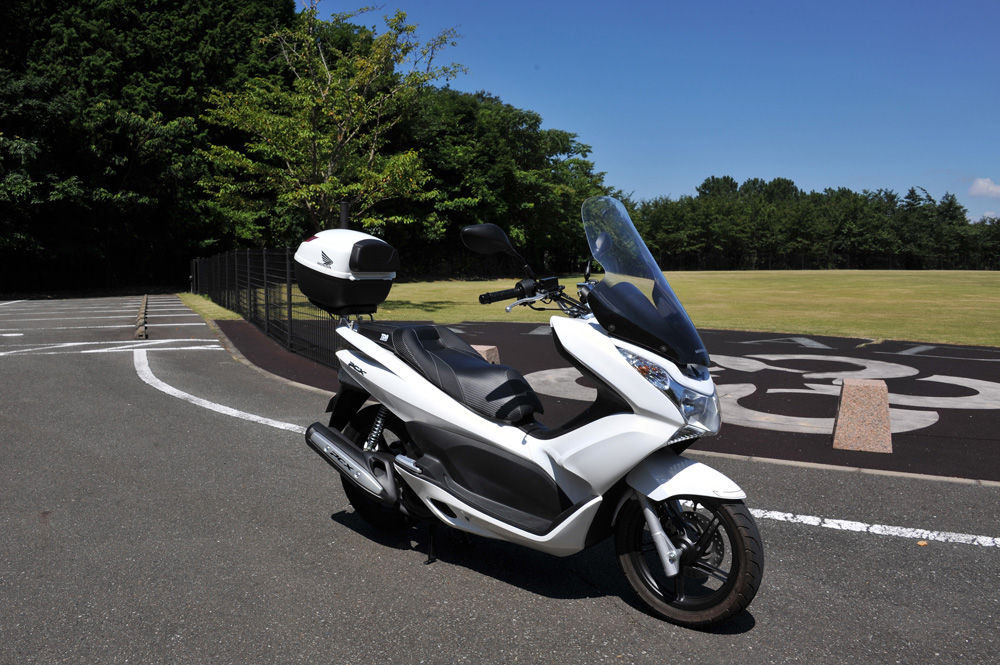

↓ 天気がよかったので外へ出て少し写真を撮ってきました

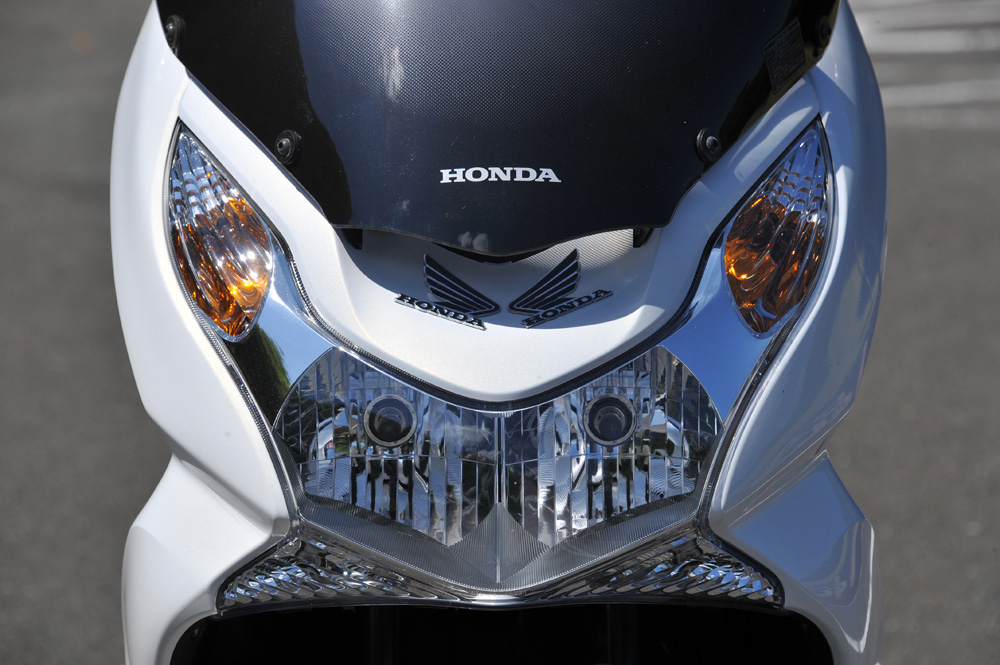

↓ GIVI のボックスだけどホンダウィングシールを貼るだけで車体との一体化が図れる

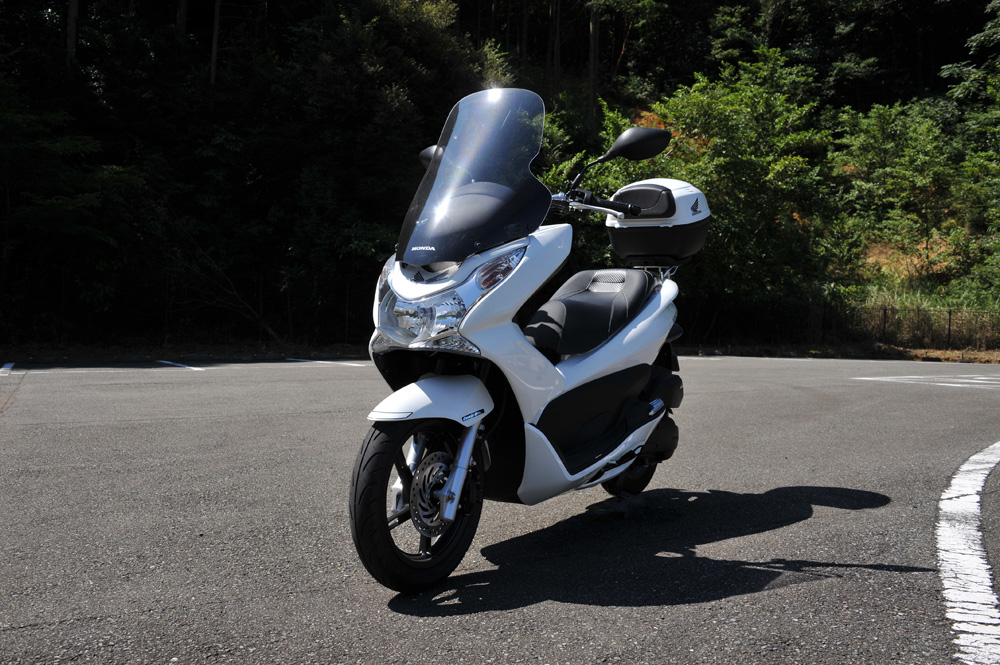

↓ 壁紙サイズの超大型画像です写真をクリックしてご覧ください
